Apa Itu CAD, CAM, CAE Beserta Aplikasi Software-nya

Diagram Perbedaan CAD, CAM, dan CAE

CAD ( Computer Aided Design )

CAD adalah perangkat lunak desain berbasis komputer. CAD sering digunakan oleh para insinyur, arsitek, serta teknisi untuk menggambar desain produk dalam 2 dimensi maupun 3 dimensi. Hal ini bertujuan agar para konstruktor bisa memahami apa yang akan mereka bentuk atau bangun. Dalam pendesainan sebuah produk, CAD menggunakan
simbol-simbol untuk mempresentasikan makna tertentu.

CAD dapat digunakan dalam pembuatan desain bangunan ataupun desain bagian-bagian mesin. Dengan CAD, kita dapat mewujudkan ide kita mengenai bentuk sebuah produk. CAD dapat digunakan di berbagai sistem operasi komputer, seperti windows, dan linux.

Perjalanan software CAD telah berlangsung sangat lama. Pada awal 1960-an, Sketchpad, software CAD pertama dikembangkan oleh Ivan Sutherland sebagai bagian dari tesis PhD-nya di MIT. Sketchpad sangat membantu pendesainan sebuah produk dalam gambar 2 dimensi, utamanya di bidang otomotif dan kedirgantaraan. Akan tetapi, dengan meningkatnya teknologi,
dirasa perlu untuk membuat sebuah desain 3 dimensi untuk kemudahan analisis dan mengurangi biaya akibat kesalahan produksi.

Hingga tahun 1970-an, banyak perusahaan otomotif yang mengembangkan software CAD mereka sendiri agar dapat membuat desain 3 dimensi. Pada tahun 1972, dikembangkan sebuah software desain 3 dimensi, SynthaVision dari MAGI (Mathematics Application Group, Inc.). Meskipun bukan berbasis CAD, software ini tetap mendapat banyak peminat dari para profesional.

Perkembangan CAD terus berlanjut, hingga pada akhirnya muncul software yang komersial maupun nonkomersial. Saat ini, software CAD yang terkenal adalah Pro Engineering, FreeCAD, AutoCAD, dan solidwork. Beberapa kemampuan software CAD adalah mampu melakukan desain. Pembuatan frame kabel geometri, Fitur Parametrik 3D berdasarkan pemodelan, Perancangan perakitan otomatis, dan Membuat gambar teknik dari model model yang solid.

CAM ( Computer Aided Manufacturing )

CAM merupakan teknologi perencanaan, pengaturan dan pengontrolan pembuatan produk dengan bantuan komputer. Dalam manufaktur sebuah produk, biasanya para engineer menggunakan mesin CNC (Computer Numerical Control). Mesin ini juga berbasis komputer, sebagai produk input kita memerlukan desain produk dalam format CAM. Sebelum itu, tentu kita mendesain produk dalam format CAD. Sehingga CAM dan CAD bisa dikatakan saling berintegrasi satu sama lain.Tujuan utama CAM adalah membantu kegiatan proses manufaktur menjadi lebih cepat, akurat, dan efisien.

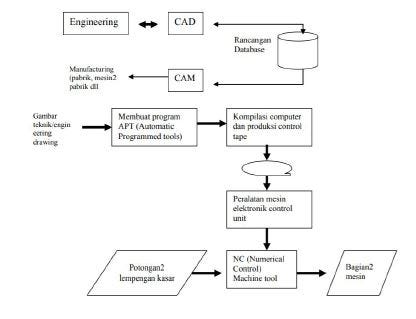

FlowChart produksi menggunakan mesin CNC

Untuk bekerja dalam desain menggunakan format CAM ada beberapa software yang sering digunakan. Di antaranya adalah MasterCAM, Pro Engineering, dan Catia.

CAE ( Computer Aided Engineering )

CAE adalah teknologi yang dimanfaatkan untuk menganalisis serta mengoptimasi produk yang kita desain. CAE bisa dikatakan adalah tahap terakhir sebelum proses manufaktur dilakukan. Sebelum membuat sebuah produk, tentu kita tidak mau mengeluarkan banyak biaya untuk hasil produk yang gagal. Oleh karena itu, analisis gaya, struktur, ataupun fluida harus dilakukan hingga mencapai batas aman.

Terdapat beberapa permasalahan dalam dunia engineering yang bisa diselesaikan dengan mudah menggunakan CAE ini. CAE dapat menganalisis ketahanan sebuah material atau FEA ( Finite Elements Analysis ) yang diberi beban tertentu dengan detail dan akurat. Selain itu, CAE juga bisa menganalisis CFD ( Computational Flow Dynamics ), yaitu menganalisis aliran fluida yang melewati desain kita. Hasil analisis yang kita dapatkan dapat digunakan sebagai acuan untuk menentukan kecepatan gerak dari produk kita. Beberapa software yang sering digunakan engineer adalah Solidworks, Inventor, Pro Engineering, dan Catia.

Daftar Referensi:
— CADnest. (2016). Pengertian CAD,CAM,dan CAE (LENGKAP). Diakses dari
https://cadnest.blogspot.com/2016/12/pengertian-cadcamdan-cae-lengkap.html
— Amira, Yulia. (2014). Pengertian Tentang CAD, CAM, dan CAE. Diakses pada tanggal17 November 2020. Diakses dari http://yuliaamira.blogspot.com/2017/06/pengertian-tentang-cad-cam-dan-cae.html
— Aji, Kartiko, Syahrul. (Januari, 2019). Proses Mesin CNC beserta CAD CAM. Diakses pada 17 November 2020. Diakses dari https://www.kompasiana.com/syahroelartji/5c51416d43322f19ae209225/proses-mesin-cnc-beserta-cad-cam
— Ningsih, Untari, Handayani, Dewi. (2005). Computer Aided Design / Computer Aided Manufactur [CAD/CAM]. Jurnal Teknologi Informasi DINAMIK 10(3). 143–149 http://www.cadazz.com/cad-software-history.html
